合金钢16MNCR5齿轮

18,660 意见 2025-05-12 17:27:11

在各种各样的齿轮材料中, 合金钢16MNCR5 成为一个突出的选择, 以其平衡的属性而闻名，可满足广泛的苛刻应用.

1. 材料概述和过程要求

1.1 什么是合金钢16MNCR5齿轮?

合金钢16MNCR5, 也以其材料编号而闻名 1.7131, 是一种低碳固定钢.

它的化学成分是特定的, 与锰 (锰) 和铬 (铬) 作为关键合金元素, 和碳 (C) 大约内容 0.16%.

它的名称“ 16mncr5”符合欧洲 (在) 钢等级的标准, 其中“ 16”是指珀量的平均碳含量, “ MN”是指锰的存在, “ CR5”是指大约的平均铬含量 1.3% (“ 5”是指根据合金元素乘以该因子的大约百分比).

由于其出色的可耐用性，它被广泛用于齿轮的制造, 耐磨性, 和韧性.

当使用时 齿轮制造, 16MNCR5 经历特定的热处理过程, 主要是化量和硬化, 要努力, 耐磨表面 (案件) 一个艰难, 延性核心.

这种特性的组合对于需要承受高接触应力的齿轮至关重要, 疲劳负荷, 和潜在的影响，同时保持整体结构完整性.

1.2 齿轮生产的关键指标

选择 16MNCR5 为了 齿轮生产 通常由对几个关键指标进行的批判性评估驱动，这些指标直接影响最终装备的性能和适用性. 这些指标包括:

平衡性能:

齿轮受到复杂的力相互作用, 包括牙齿根部的弯曲应力, 牙齿侧面的接触应力, 和潜在的影响负载.

平衡材料提供了足够的强度来抵抗这些压力, 足够的硬度使磨损降至最低, 足够的韧性以防止脆性骨折.

16MNCR5 擅长通过其化学成分和随后的热处理提供这种平衡.

渗碳过程允许优化表面硬度以耐磨损性和核心韧性以达到整体强度.

成型性:

齿轮的产生通常涉及复杂的整形过程, 包括锻造和加工.

该材料必须具有良好的表现性，以便允许齿轮空白的高效，精确地创建齿轮齿的齿轮牙齿.

合金钢16MNCR5 在其退火或标准化状态中表现出良好的可加工性, 促进具有紧密公差的复杂齿轮几何形状的生产.

它的宽恕性还允许形成近网, 减少材料浪费和加工时间.

成本效益:

虽然性能是最重要的, 材料选择的经济方面也是一个重要的考虑因素.

16MNCR5 在绩效特征和成本之间提供良好的平衡.

这是一个广泛可用且成熟的钢等级, 与更专业或高合金钢相比，这有助于其相对具有竞争力的价格.

良好的可加工性和宽恕性也通过减少制造时间和材料浪费来促进成本效益.

选择 16MNCR5齿轮 通常代表满足性能要求的最佳解决方案，而没有过多的成本影响.

2. 16MNCR5合金组成和特性

卓越的性能特征 合金钢16MNCR5齿轮 直接归因于其精心控制的化学成分和所得的机械性能, 通过热处理过程进一步量身定制.

2.1 化学成分

典型化学成分 16MNCR5 根据en 10084 在下表中提供.

这些范围可确保强度的平衡, 坚固性, 和韧性.

2.2 机械性能

机械性能 16MNCR5 根据热处理条件而有所不同.

通常, 为了 齿轮应用, 钢经历案例硬化.

下表提供了典型的机械性能 16MNCR5 在退火/归一化条件下以及病例硬化后 (近似值):

在退火或标准化状态中, 16MNCR5 表现出良好的延展性和可加工性.

案例硬化后, 表面达到了很高的硬度, 通常在范围内 58-64 HRC, 提供出色的耐磨性, 磨损, 和点缀.

核心保留了明显较低的硬度和更高的韧性, 使其能够承受冲击负荷和弯曲应力而不会破裂.

坚硬的箱子和坚硬的核心的这种结合是钢钢钢的标志，非常适合苛刻的操作条件 齿轮.

2.3 热处理的影响

热处理是生产的关键阶段 合金钢16MNCR5齿轮, 由于它决定了最终的微观结构和, 最后, 材料的机械性能.

典型的热处理过程 16MNCR5齿轮 涉及以下关键步骤:

1. 软退火 (选修的): 通过降低硬度来提高可加工性. 这涉及将钢加热到较低临界温度以下的温度, 持有足够的时间, 然后在炉子中慢慢冷却.
2. 标准化 (经常执行): 在临界温度上方加热钢, 抱着它, 然后在空中冷却. 这可以完善谷物结构并提供更均匀的微观结构, 提高可加工性并准备材料以进行硬化.
3. 化石: 这是案例硬化的关键步骤. 这 齿轮空白 在富含碳的气氛中加热 (例如, 使用气体, 液体, 或固体化学方法) 在通常在880-980°C之间的温度下. 在特定时期, 碳原子扩散到钢的表面. 根据所需的齿轮性能要求，仔细控制了渗碳箱的深度和碳浓度的深度. 常见的案例深度 16MNCR5齿轮 范围从 0.5 MM TO 2.5 毫米, 取决于应用和齿轮尺寸.
4. 硬化: 碳化后, 钢被淬灭以硬化碳化物箱. 这通常涉及加热 齿轮 达到适合芯的硬化温度 (约820-860°C) 并在油或水中淬火, 其次是加热到更高的温度 (约760-800°C) 再次淬火以完善案例微观结构并达到最大硬度. 渗油后的直接淬火也是一种常见的做法.
5. 回火: 最终的热处理步骤涉及加热硬化 齿轮 到较低的温度 (通常在150-200°C之间) 并在空气冷却之前持有特定的时间. 缓解缓解淬火过程中引入的内部应力, 稍微提高韧性和延展性, 没有显着降低案件的硬度.

每个热处理步骤的精确参数 (温度, 持有时间, 冷却速率, 渗透潜力) 很关键并仔细控制以达到所需的病例深度, 表面硬度, 和最佳的核心特性 16MNCR5齿轮性能.

3. 合金钢16MNCR5齿轮生产过程

高质量制造 合金钢16MNCR5齿轮 涉及一系列精心控制的过程, 从原材料准备到最终的后处理.

3.1 原料准备

生产过程始于选择高质量的 16MNCR5钢 符合指定化学成分和质量标准的钢筋或条.

传入的材料经过彻底检查以验证其合规性.

这可能涉及化学分析, 维度检查, 和非破坏性测试以检测任何表面或内部缺陷.

适当的原材料存储和处理对于防止损坏或污染也是必不可少的.

3.2 锻造

对于许多人 齿轮应用, 特别是涉及高负载和复杂形状的人, 锻造被用来创建初始 齿轮空白.

锻造提供了几个优势, 包括沿齿轮轮廓的改善谷物流动, 与实心块加工相比，这可以提高强度和韧性.

• 开放式锻造 或者 闭合锻造 技术可以根据大小而使用, 形状, 和数量 齿轮 被生产.
• 锻造过程涉及加热 钢坯 达到合适的锻造温度 (通常约为1100-1200°C) 然后使用锤子或压机塑造它们.
• 近网状锻造可以最大程度地减少所需的随后加工量, 减少材料浪费和制造时间.
• 锻造后, 这 齿轮空白 通常受到标准化以完善晶粒结构并减轻锻造过程中诱发的任何应力, 为加工做准备.

3.3 加工

加工是一个关键阶段 齿轮齿 创建.

这涉及多个操作, 取决于所需的准确性和表面饰面.

• 粗加工: 最初的 数控加工 运营, 例如 数控车削, 无聊的, 和塑造, 进行锻造或滚动 齿轮空白 靠近最终维度.
• 齿轮切割: 采用专门的齿轮切割工艺来产生齿轮牙的特征. 常见方法包括:
  • 滚滚: 使用旋转的连续切割过程, 类似蠕虫的切割机 (hob) 产生齿轮牙. 这对于生产大量齿轮是高效的.
  • 成型: 使用小齿轮切割器产生齿轮齿的往复切割过程. 它特别适合内部齿轮和齿轮有障碍物.
  • 拉削: 具有较大牙齿的多点切割工具用于单次通过. 这对于大批量生产有效.
  • 齿轮研磨: 使用磨料的磨床的精确加工过程，以达到非常紧密的公差和齿轮牙齿上的优质表面饰面, 尤其是热处理后.
  • 某个人: 一个高速切割过程，可以精确地产生高质量的齿轮牙.
• 完成操作: 切割后, 可以执行额外的整理操作以提高表面表面和准确性. 这些可以包括剃须, 磨练, 或拍打.

在整个加工过程中, 使用精确测量仪器和技术对尺寸精度进行精确监测.

3.4 热处理

如节所述 2.3, 热处理, 特别是渗碳和硬化, 对于开发所需的机械性能至关重要 合金钢16MNCR5齿轮.

这个阶段显着增强了表面硬度和耐磨性 齿轮齿 同时保持坚韧的核心.

必须仔细控制热处理过程，以确保均匀的病例深度, 适当的硬度水平, 和最小的失真 齿轮.

3.5 后处理

热处理后, 可以执行几项后处理操作，以最终确定 齿轮 并为他们的预定申请做准备.

• 舒缓压力 (如有必要): 在某些情况下, 硬化和降温后，可以进行低温应力的治疗，以进一步降低内部应力.
• 打扫: 齿轮 被彻底清洁以删除任何规模, 油, 或热处理和加工过程中的其他残留物.
• 尺寸检验: 执行最终维度检查，以确保 齿轮 满足所有指定的公差.
• 表面涂层 (选修的): 取决于应用程序环境, 表面涂层，例如磷酸, 黑色氧化, 或可以使用专门的抗腐蚀涂层来增强耐腐蚀性或改善润滑性.
• 集会 (如果需要的话): 用于复杂的齿轮组件, 个人 齿轮 和其他组件根据规格组装.

4. 质量控制和测试

4.1 物质检查

质量控制始于原材料的检查. 进行测试以验证钢的化学组成和机械性能.

这样可以确保仅在齿轮生产中使用高质量的材料.

4.2 齿轮性能测试

产生齿轮后, 他们经过绩效测试以评估其在操作条件下的功能. 这可能包括:

• 负载测试: 评估齿轮承受运营负载的能力.
• 疲劳测试: 通过重复的加载和卸载循环评估齿轮的耐用性.

4.3 无损检测 (无损检测)

采用非破坏性测试方法来检测内部缺陷而不会损坏齿轮. 常见的NDT技术包括:

• 超声测试: 使用声波识别内部缺陷.
• 磁性粒子测试: 在铁磁材料中检测表面和近表面缺陷.

4.4 行业标准

遵守行业标准对于确保16MNCR5齿轮的质量和可靠性至关重要. 通用标准包括:

• 国际标准化组织 9001: 质量管理系统.
• ASTM A29: 钢杆一般要求的标准规范.

遵守这些标准有助于制造商维持高质量的生产过程.

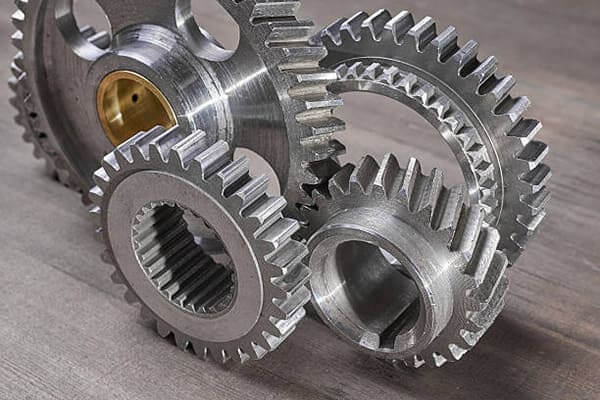

质量控制和测试

5. 合金钢16MNCR5齿轮的应用

优势的平衡, 耐磨性, 和成本效益 合金钢16MNCR5齿轮 对于各个行业的广泛苛刻应用的首选选择.

5.1 汽车行业

这 汽车部门 是 16MNCR5齿轮. 它们被广泛使用:

• 传输系统: 包括刺齿轮, 螺旋齿轮, 以及处理明显扭矩并经常发生齿轮变化的斜齿轮. 表面硬化的表面的高磨损阻力可确保在苛刻的操作条件下使用较长的使用寿命.
• 差速器: 允许在同一轴上轮子的关键组件以不同的速度旋转. 16MNCR5 提供必要的强度和耐用性，以承受差分内的复杂负载分布.
• 转向系统: 较小 齿轮 由 16MNCR5 可以在动力转向机制中找到, 需要精确和耐磨性.
• 发动机部件: 发动机中的一些齿轮组件, 例如正时齿轮或油泵驱动器, 可以使用 16MNCR5 为了可靠性.

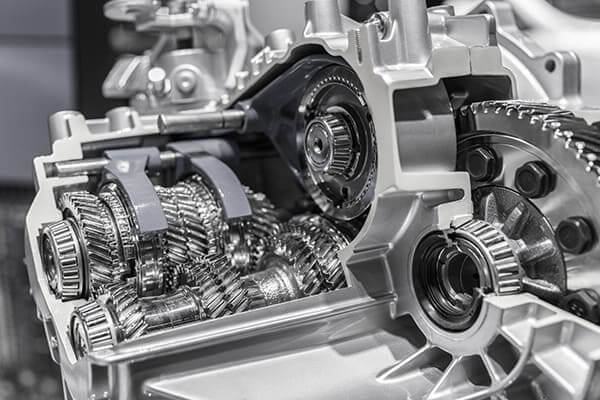

合金钢16MNCR5齿轮用于汽车

5.2 工业机械

在各种工业应用中, 16MNCR5齿轮 在电力传输系统中发挥至关重要的作用, 包括:

• 变速箱: 用于各种各样的工业设备, 例如输送机, 搅拌机, 泵, 和机床. 16MNCR5齿轮 在这些变速箱中，需要处理不同的负载和操作周期.
• 机器人技术: 机器人臂和执行器中的精密齿轮通常需要高强度和耐磨性，以确保准确可靠的运动.
• 物料处理设备: 起重机, 提升, 其他材料处理系统依靠健壮的齿轮来抬起和移动重载.
• 纺织机械: 纺织品制造设备中的齿轮需要高速运行并承受连续使用.

5.3 风力和能源场

可再生能源部门也使用 16MNCR5齿轮 在关键组件中:

• 风力涡轮机变速箱: 这些变速箱会承受高扭矩和波动的载荷，因为它们将转子叶片的慢旋转转换为发电机所需的高速旋转. 16MNCR5齿轮 为这些苛刻的应用提供必要的强度和疲劳抵抗.
• 其他能源生成设备: 其他发电系统中的齿轮也可能受益于 16MNCR5.

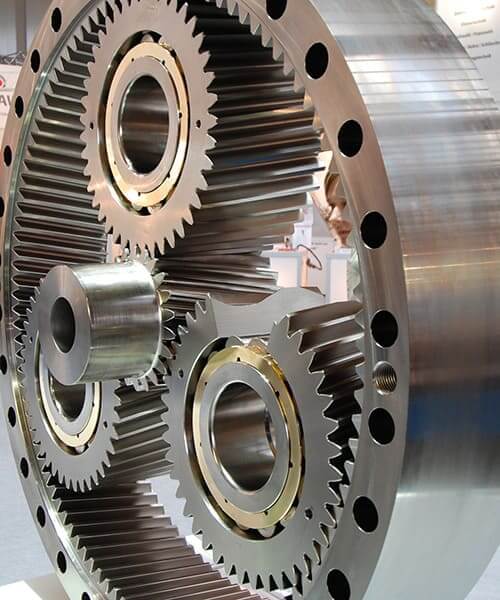

风能使用合金钢16MNCR5齿轮

5.4 施工机械

重型建筑设备依赖于健壮和耐用的组件. 16MNCR5齿轮 被使用:

• 挖掘机的传输和最终驱动器: 这些组件经历了高负载和严厉的操作环境.
• 起重机变速箱: 确保重型材料的可靠举重和移动.
• 混凝土搅拌机和其他建筑设备: 可靠的电力传输至关重要的地方.

5.5 航空航天和防御

虽然航空航天和国防应用通常需要具有更高强度比率的材料, 16MNCR5齿轮 可以在某些非关键或二级电力传输系统中找到其财产平衡和成本效益的平衡.

6. 使用合金钢16MNCR5齿轮的优点

广泛使用 合金钢16MNCR5齿轮 可以归因于他们提供的多种优势:

6.1 高强度和耐用性

案例制定过程将非常坚硬且耐磨损的表面赋予 16MNCR5齿轮, 使他们能够承受高接触压力和磨损.

坚硬的核心提供了抵抗弯曲应力和冲击负荷的必要强度, 确保长时间的使用寿命和可靠的绩效在苛刻的应用中.

在许多齿轮应用中.

6.2 成本效益

与高合金钢或专用齿轮材料相比, 16MNCR5 提供具有成本效益的解决方案，而无需在各种应用方面的绩效妥协.

它的可加工性和宽恕性也有助于降低制造成本.

广泛的可用性 16MNCR5钢 进一步支持其成本竞争力.

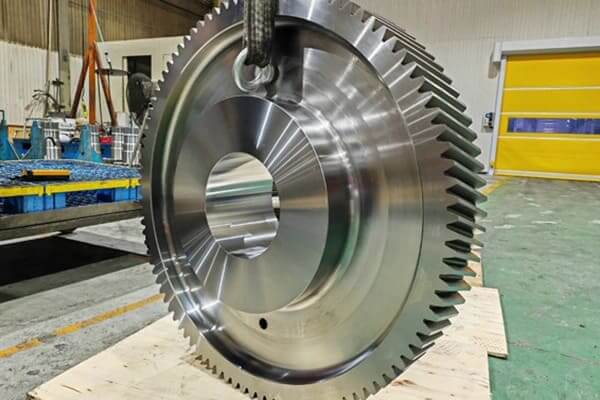

使用合金钢16MNCR5齿轮的优点

6.3 应用多功能性

平衡的特性 16MNCR5齿轮 使其适合各个行业的各种应用.

从汽车传输到工业变速箱和风力涡轮机, 他们处理重大负荷的能力, 抵抗磨损, 并提供可靠的电力传输使其成为多功能工程组件.

通过受控的热处理量身定制案例深度和核心特性的能力，可以优化特定的应用要求.

7. 常问问题

Q1: 16MNCR5和其他齿轮钢有什么区别?

A1: 16MNCR5 是一种固定的钢铁，通过渗透性和硬化会形成坚硬的表面和坚硬的核心.

其他齿轮钢可能会穿过硬化的钢 (整个过程都变得坚硬), 硝化钢 (表面被氮扩散硬化), 或具有不同强度组合的高级合金钢, 韧性, 和耐磨性.

选择取决于特定的应用要求.

Q2: 热处理后16MNCR5齿轮的典型硬度是什么?

A2: 表面硬度通常从 58-64 HRC, 而核心硬度通常在 200-300 HBW.

Q3: 哪些因素会影响16MNCR5齿轮的使用寿命?

A3: 因素包括施加的负载, 运行速度, 润滑, 工作温度, 结盟, 以及材料和制造过程的质量.

Q4: 可以焊接16MNCR5齿轮吗?

A4: 焊接的焊接 16MNCR5齿轮 通常不建议使用，因为它会损害硬化区和受热区的特性.

如果需要焊接, 可能需要具体的程序和焊后热处理.

Q5: 16MNCR5齿轮的常见故障模式是什么?

A5: 常见的故障模式包括点缀 (表面疲劳), 牙齿断裂 (弯曲疲劳或超负荷), 穿 (磨料, 粘合剂), 和得分 (由于润滑不足而导致的严重表面损伤).

8. 结论

合金钢16MNCR5齿轮代表了各个行业的关键组成部分, 提供独特的力量组合, 耐用性, 和成本效益.

了解属性, 生产过程, 这些齿轮的应用对于制造商和工程师都至关重要.

随着技术的进步, 对高性能齿轮的需求将继续增长, 使16MNCR5成为齿轮生产的未来重要材料.

总之, 合金钢16MNCR5齿轮的生产涉及一个细致的过程，可确保高质量和性能.

从原材料准备到最终测试, 每个步骤在交付满足现代应用的严格需求的齿轮方面都起着至关重要的作用.

随着行业的发展, 16MNCR5齿轮的多功能性和可靠性将是机械工程的基石.
